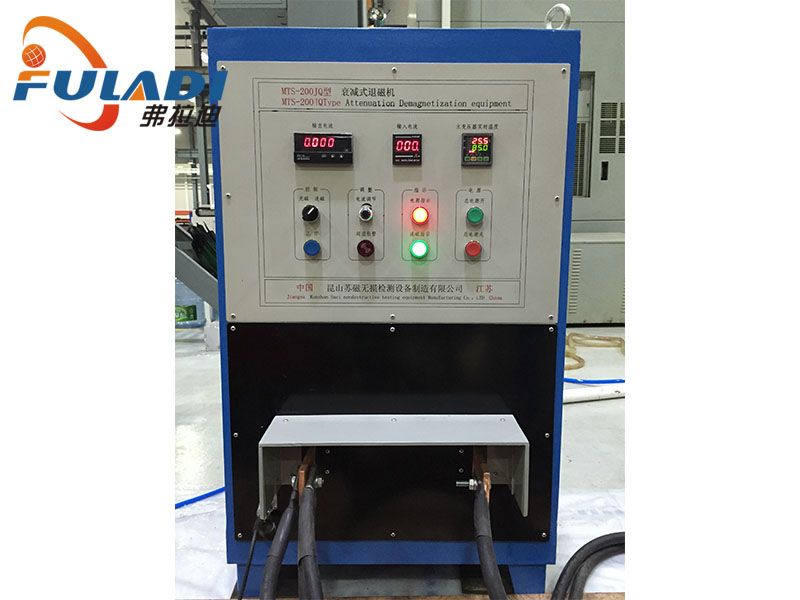

MTS-200JQ型衰減式退磁機

一、概述

  由于工件殘磁來自直流強力吸盤，因此利用普通退磁機很難將殘磁退干凈，我公司針對貴司工件定向開發，利用特殊電路配合大電流強磁場終端衰減式方法可將樣件殘磁有效的去除以便達到貴司工藝要求規定的殘磁范圍；

對于需退磁工件采用纏繞法，通以強磁場并呈線性遞減，達到去除頑固磁場的目的；

本設備采用加強型主電源退磁控制系統，具有操作簡單，效率高效等特點。適用于殘磁要求較高，工件規格多樣的場合。

二、主要技術參數

2.1、使用電源：380V±10%  50Hz  300A；

2.2、磁場強度：≥450mT；

2.3、退磁效果：≤0.2mT；

2.4、外形尺寸（約）：1000mm（L）*600mm（W）*900mm（H）；

2.5、主機重量：約500Kg。

三、工作原理

  本設備采用專用線圈對工件進行衰減法退磁，當磁線圈通電源時，在線圈內部產生較強的磁場，這種磁場隨著時間的增加而減小，而工件正是利用其自身反向電動勢與線圈磁場的相對改變，因而達到退磁的目的。

  對于局部頑固性磁場可采用繞電纜法定向退磁，以達到最佳退磁效果。

四．設備組成

4.1、磁通線圈及其主電控柜是設備主要部件，退磁機設有工作指示燈，可隨時觀察退磁機的工作狀態。

4.2、控制電路由電源開關，電源指示等組成，控制整個退磁設備的工作。

4.3、電源控制由主電源控制系統、可控硅觸發控制系統等組成。操作面板設有電流調節旋鈕，對于不同規格工件的退磁采用不同強度的退磁磁場強度。

五、設備工作流程

5.1、合上總電源空氣開關，打開電源開關接通總電源，電源指示燈亮；

5.2、線圈放置在工件通孔處，按下“退磁啟動”按鈕開關，磁通流線圈得電開始工作，工作電流大小可適時調節；

5.3、當磁通流達到零點時，完成退磁，對于一些特殊件可做反復退磁，以達到工藝要求規定的殘磁量。

六、設備安裝條件

6.1、本設備安裝時需水平固定，安裝周圍介質不低于-5°C，不高于40°C；

6.2、相對空氣濕度不大于80%，沒有大量灰塵及易燃或腐蝕性氣體；

七、技術資料

7.1、設備使用說明書、電器原理圖各一份；

7.2、產品合格證、裝箱單保修卡等；
